一、秸秆气化炉(生物气化炉)设备简介

       秸秆气化炉(秸秆汽化炉)是以生物质秸秆经压缩成型后的颗粒燃料为原料,以空气和水蒸汽为气化剂,制成煤气,供餐饮、炉灶、锅炉和各种加热炉使用,替代燃油,以低廉的价格给用户节约了大量的费用。生物质颗粒燃料气化技术,就是生物质颗粒原料在缺氧状态下加热反应的能量转换过程。生物质一般由碳、氢、氧等元素和灰分组成,当它们被点燃时,供应少量空气(氧气),并且采取有效措施控制其反应过程,使碳、氢元素变成一氧化碳、甲烷、氢气等可燃气体,秸秆中大部分能量都转移到气体中,这就是气化过程。其气化的基本原理:利用氧和生物质的一部分燃烧,为热分解及还原反应提供热量, 从而使固体生物质转化为气体燃料。其主要优点是生物质颗粒燃料气化炉是我所针对生物质替代燃油锅炉开发的新型产品,原料气化产生的高温燃气,直接在气化炉燃烧器的喷火口燃烧,由于高温烟气不经冷却而直接燃烧,故没有焦油等高沸物析出。燃烧有多次配风,能够保证生物质充分燃烧,不会冒黑烟。

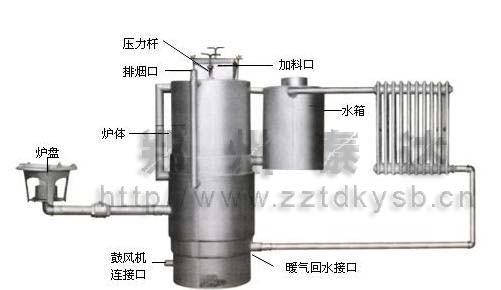

秸秆气化炉

二、秸秆气化炉(秸秆汽化炉)技术特点

(1)生物气化炉采用生物质原料如秸秆、锯末、花生壳等,与煤相比无污染,来源丰富,与油和天然气相比价格低廉。国家环保局不但允许在城区燃用生物质供能,而且大力提倡利用清洁的可再生能源。
(2)气化强度高,完全可以为实际需要提供足够的能量。
(3)燃烧温度达1200℃以上。
(4)燃气纯净,不会导致堵塞、粘结等问题。
(5)输送方便,可以一台气化炉供多个用能点使用。

三、秸秆气化炉(秸秆汽化炉)技术参数

型号 给料电机功率
(KW)
风机功率
(KW)
设备尺寸
(m)
单台重
(t)
燃烧消耗量
(Kg/h)
热负荷
(MW)
TDJG-0.5 1.1 3.0 2.0×1.2×1.6 0.8 120 0.5
TDJG-1.0 1.1 3.0 2.2×1.4×1.6 1.1 260 1.0
TDJG-1.5 1.1 4.0 2.4×1.5×1.7 1.5 350 1.5
TDJG-2.0 2.2 5.5 2.5×1.6×1.8 2.0 520 2.0
TDJG-3.0 2.2 7.0 3.0×2.0×1.8 3.2 800 3.0
TDJG-5.0 3.0 11.0 3.5×2.2×2.2 4.5 1200 5.0
