转筒烘干机


       随着国家经济实力的增强,国民环保意识的提高,城市污水处理行业得到迅速发展,城市污泥的产量与日俱增,污泥的处置和开发利用问题日益为人们所关注。有着多种微生物的河流水渠污泥一直以来被人们所忽视,也为城市环境治理带来诸多难题。泰达研发的污泥烘干机可将污泥烘干,便于污泥生物有机肥的生产,是有机肥制造企业的首选烘干设备。污泥的干化处理,使污泥农用、作为燃料使用、焚烧乃至为减少填埋场地等处理方法成为可能。
    一、污泥烘干机的用途:
    污泥污泥烘干机主要由引风机、打散装置、带式上料机、进料机、回转滚筒、热源、带式出料机、卸料器和配电柜构成。因此污泥烘干机的工作区包括出料区、倾斜扬料板区、清理区、导料区构成。
1、导料区,湿煤泥进入此区与高温热风接触迅速蒸发水分,物料在大导角的抄板抄动下,形不成粘结便被导入下一个工作区;
2、出料区,滚筒在此区不设抄板,物料在此区滚动滑行至排料口,完成整个干燥过程;
3、清理区,湿煤泥在此区被抄板抄抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,在此区由于设备设计有清扫装置,清扫装置便十分合理地清扫了内壁粘附的物料,在这个过程中,清扫装置对于物料团球结块也起破碎作用,从而增加了热交换面积,提高了干燥速率;
4、倾斜扬料板区,湿煤泥在此区已呈低水分松散状态,物料在此区已不具有粘结现象,经过热交换后物料达到所要求的水分状态,进入最后的出料区.
    二、污泥烘干机的烘干原理
    污泥烘干机可以一次性将90%含水量的物料烘干至成品。针对污泥烘干过程中易结团结块的特性,改变了一般单通道干燥机的料板结构形式,采用了组合式自清理装置,极大地扩展了单通道干燥机应用范围,不仅可以干燥各类污泥,还可以干燥各种高粘度物料。

转筒污泥烘干机

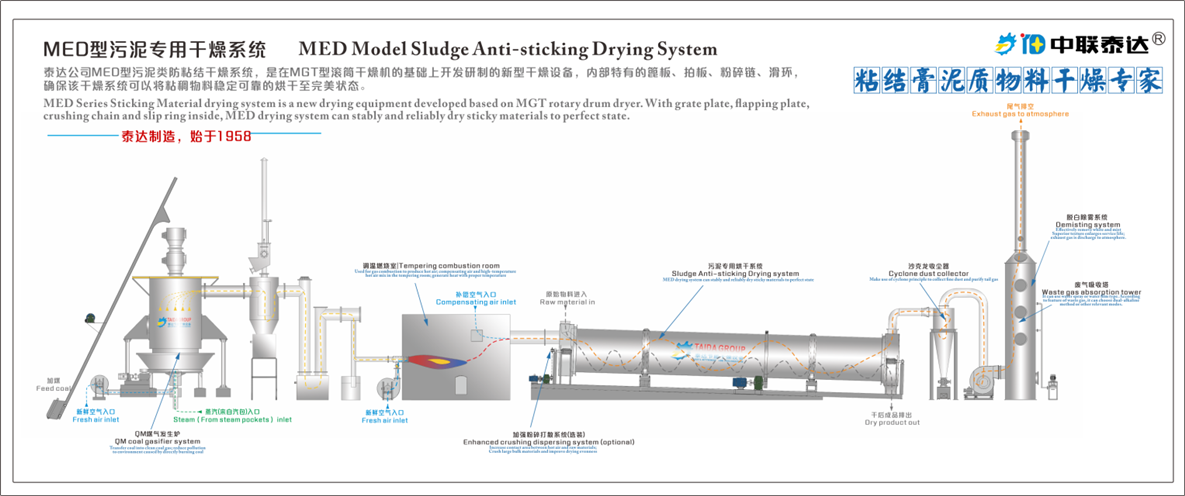

  污泥由给料机经溜槽进入烘干机内导料板上,随着筒体的转动,污泥被导至倾斜扬料板上即被提升到筒体的中心位置,逐渐洒落形成料幕,高温气流从中穿过,使污泥预热并蒸发部分水分。当污泥洒落、移动到活动的篦条式翼板上时,物料又与预热过的篦条式翼板夹杂在一起,将热量传给物料,使部分水分蒸发。同时,翼板夹带物料提起、洒落,重复多次,物料与热气流进行对流和接触热交换。同时埋在物料中的清扫装置,也沿圆弧形扬料板的里侧下滑,把扬料板内壁粘附的物料清扫下来。当清扫装置随筒体转过垂直线以后,又在圆弧扬料板背面拖动,将其粘附在扬料板外壁的物料清扫下来。随着筒体的不断转动,使部分水分蒸发,污泥得到进一步干燥。同时,清扫装置对污泥团球也起到了打碎作用,提高了干燥速度,最后污泥干燥后变成低水分的松散物料,由出料口排出。
  三、污泥烘干机适用范围:
  污泥烘干机可广泛应用于活性污泥干燥、下水污泥干燥、石化污泥干燥、造纸污泥干燥、印染污泥干燥、制革污泥干燥、电镀污泥干燥、市政污泥干燥、生物发酵菌渣等各种污泥及各种糟渣等高湿物料干燥。

   四、污泥烘干机的技术参数:

产品规格

生产能力(t/h)

功率(kw)

筒体转速(r/min)

重量(t)

Φ0.6×8 m

1.5-2.8

4

8

5.1

Φ0.8×10 m

3.0

4

7.5

6.9

Φ10×10 m

3.3-4.9

5.5

5.8

7.5

Φ1.2×10 m

4-6

7.5

4.8

13.5

Φ1.5×12 m

4-6

10

4.8

18.9

Φ1.5×15 m

7-12

18.5

4.8

21

Φ1.8×12 m

7-12

18.5

4.1

22.83

Φ2.2×12 m

12

18.5

3.2

37.6

Φ2.2×14 m

12

22

3.2

40

Φ2.2×16 m

10-13

30

3.2

45

Φ2.4×14 m

10-14

30

3

51

Φ2.4×18 m

25

37

3

54

Φ2.4×20 m

32-36

37

3

54.14

Φ3×20 m

40-50

55

2.59

78

Φ3×25 m

45-58

75

2.59

104.9
